Изделие N168
ЗДК-175 4ШП – «Заповедник Шульган-Таш»

Завод, носящий имя прославленного советского оружейника Василия Алексеевича Дегтярева и более полувека параллельно с лучшим в мире оружием выпускавший самую массовую отечественную мототехнику, в 90-е годы стал называть свои новые модели мотоциклов уже не столь привычным и известным каждому родившемуся в СССР мальчишке именем "Восход", а лаконичной аббревиатурой "ЗДК", которая расшифровывается как "Завод имени Дегтярева, Ковров".

«ЗДК-175 4ШП» — Завод имени Дегтярева, Ковров; 175-объем двигателя в см кубических; 4-четырехколесный; ШП - широкопрофильные покрышки(шины).

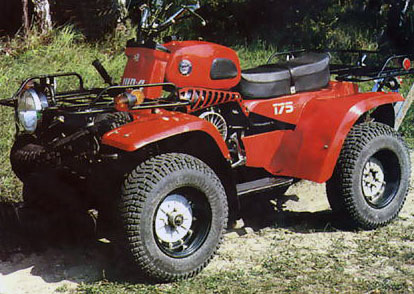

Так в 1991 г. назвали на заводе в Коврове первый и последний в СССР «квадроцикл».

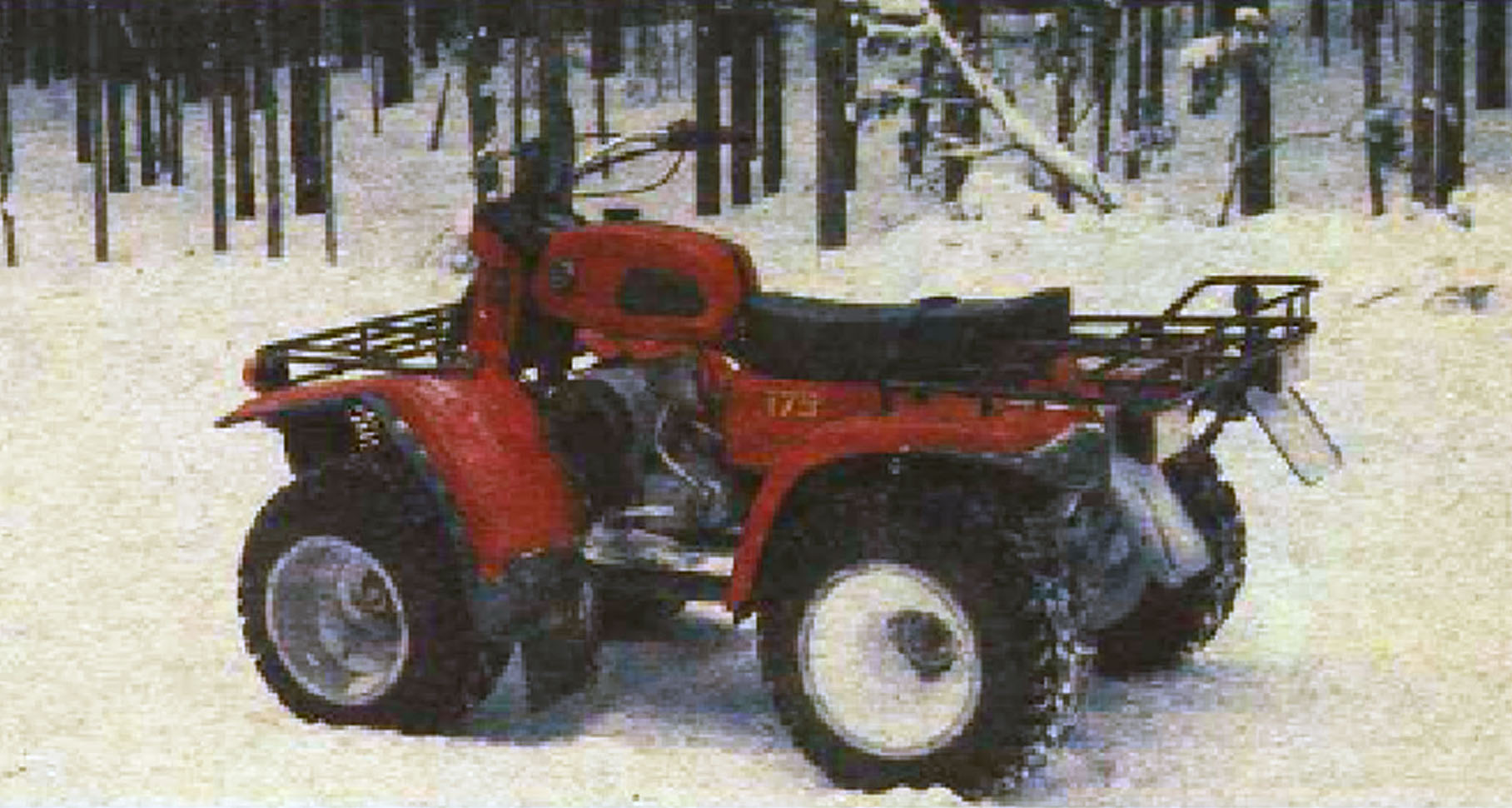

Четырехколесный мотоцикл «ЗДК-175 4ШП» предназначен для эксплуатации в условиях бездорожья, песчаной, снежной, заболоченной, каменистой местности, на дорогах с различным покрытием, в одиночку и с пассажиром, а также для буксировки прицепа(общей массой не более 375 кг любого типа и размера предназначенный для легковых автомобилей), выполнения сельскохозяйственных работ с навесным оборудованием. На четырехколесном мотоцикле можно пахать, убирать снег и т.д. Такие возможности появились после установки на мотоцикл жесткого заднего моста с демультипликатором, реверсом, блокируемым дифференциалом и валом отбора мощности. Заправка мотоцикла производится топливом, состоящим из смеси автомобильного бензина и автотракторного масла в пропорции 25:1. Езда на чистом бензине не допускается. Двигатель — от «Восхода-ЗМ01», дефорсированный для получения более благоприятной характеристики крутящего момента («тяговитый»), в основной коробке передач пара шестерен третьей передачи имеет другое количество зубьев из тех же соображений. Применено принудительное охлаждение. Слева по ходу машины установлен вентилятор, приводимый в движение от коленчатого вала клиновым ремнем. Передача крутящего момента на задний мост — цепью. Натяжение цепи регулируется при помощи роликов. Задний мост неразрезной, жестко закреплен на трубчатой раме.

Помимо дифференциала с возможностью его механической блокировки, в заднем мосту имеется механизм, позволяющий включать повышающую или понижающую передачу, а также задний ход. Из коробки передач заднего моста выходит вал отбора мощности для привода различных вспомогательных механизмов. Крутящий момент от полуосей передается на колеса через колесные редукторы. Подвеска передних колес — независимая, однорычажная с серийными пружинно-гидравлическими амортизаторами. Как и на автомобилях, схождение колес регулируется изменением длины рулевых тяг. На мотоцикле установлена довольно сложная тормозная система. Привод — механический, состоит из нескольких элементов. Центральный распределитель обеспечивает постоянство соотношения приводных сил на передний и задний контуры. В конструкцию тормоза введены элементы страховки на случай выхода из строя одного из контуров. Предусмотрен и стояночный тормоз. Мотоцикл может эксплуатироваться на дорогах общего пользования, поэтому он оборудован полным комплектом приборов освещения и сигнализации.

Летом1991 года обозреватель журнала «За рулем» посетил завод им. В.А. Дегтярева и вместе с заводскими испытателями провел экспресс-тест по бездорожью и форсированию водных преград на Мотоцикле «ЗДК-175 4ШП», о чем подробно написал в сентябрьском выпуске журнала «За рулем».

К нашему четырехколесному мотоциклу прикреплен прицеп «Енот», который тоже имеет свою интересную историю появления. Им долгие годы успешно пользуются многие садоводы, дачники и туристы. В 2019 году прицепу исполнится 30 лет. Но наверняка совсем немногие знают, что «Енот» родился на Павловском автобусном заводе.

В советские времена практически любое машиностроительное предприятие имело свои задания по производству товаров массового спроса. Введенное в практику в трудные послевоенные годы, такое производство позволяло наполнять торговлю тем, что не очень охотно брались изготавливать на заводах. Постоянно увеличивающиеся задания по объемам выпуска заставляли искать новые виды товаров ширпотреба (позднее их называли товарами культбыта, а еще позднее – товарами народного потребления). Такая практика помогала экономичнее использовать отходы основного производства, а заодно давала кое-какой доход. Выпуск ТНП поощрялся, например, путем налоговых льгот. ПАЗу доводилось выпускать детские наборы, игрушки, предметы домашнего обихода. Особо массовым спросом пользовались хлебницы и лестницы-стремянки. В 1989 году из перечня дефицитных товаров были выбраны мотоприцепы. Разработку документации закончили быстро, испытания провели также в короткие сроки. Прицеп выпускали в кооперации с Заводом имени Дегтярева. Совместно с ковровцами разработали прицепные устройства, согласовали графики поставок. ПАЗ изготавливал собственно кузова, в Коврове их лишь ставили на колеса и комплектовали лампами габаритных фонарей.

Кузов двухколесного «Енота» представлял собой прямоугольный металлический ящик с дугами для крепления брезентового или прорезиненного тента. Светотехника прицепа исполнялась в двух вариантах: пассивная, когда на стенках прицепа крепились светоотражатели и активная, с применением прямоугольных габаритных фонарей, управлявшихся с мотоцикла.

В течение двух лет ПАЗ поставлял в Ковров «Еноты». За это время на заводе им.Дегтярева провели подготовку собственного производства и выпуска «Енотов». Точные данные о выпуске прицепов на ПАЗе, к сожалению, утеряны. По объему производства в денежном исчислении, речь идет о выпуске за 1989-1990 годы порядка 5 тысяч «Енотов».

История появления этого необычного тандема в нашем КБ довольно примечательна. Проект зародился, когда к нам обратился заказчик с пожеланием организовать интересный подарок другу коллекционеру на Новый Год. Поскольку помимо преподнесения уникального транспортного средства заказчик пожелал оформить его в виде символичной эффектной композиции с художественными элементами по мотивам народных промыслов, была согласована тематическая концепция мотоцикла-вездехода с прицепом, посвященная государственному природному биосферному заповеднику «Шульган-Таш», расположенному в западных предгорьях горно-лесной области Южного Урала, в Бурзянском районе Республики Башкортостан.

Особые направления деятельности заповедника: сохранение и изучение бурзянской бортевой пчелы в условиях древнего промысла – бортничества, а также уникального природного комплекса, памятника культуры и археологии ‒ пещеры Шульган-Таш (Каповой) с наскальной живописью эпохи палеолита.

Основан был заповедник в середине 20 века с целью сохранения ценного вида медоносной пчелы и самого древнейшего промысла, который еще двести лет назад был повсеместно распространен в Европе и России. Но, начиная с середины 19 века, бортничество, как форма пчеловодства стала исчезать. Остатки бортничества Российской империи были уничтожены указом лесной службы 1882 года, который полностью запретил занятие этим промыслом в лесах, поскольку это было источником пожаров. Сегодня бортевые пчелы являются гордостью Шульган-Таш, его визитной карточкой. От них во многом зависит экосистема заповедника. Они опыляют десятки видов растений, в числе которых есть и занесенные в Красную книгу. Целебные свойства дикого меда известны с древних времен. По составу ферментов, биологических катализаторов, регулирующих обмен веществ в человеческом организме, этот мед несравним ни с каким другим. Он густой, смешанный с пчелиным воском, с пергой и маточный молочком. Его ценность в выдержанности. Дикий мед, как хорошее вино, созревает долго, поэтому добывают его только осенью, раз в году, когда он уже набрал в себя все краски цветущего башкирского леса. Самый вкусный и самый дорогой мед башкирские пчеловоды добывают, как и тысячу лет назад, в лесу. Это дикий, или бортевой мед. Он и липовый, и гречишный, и цветочный: он вбирает в себя все самое лучшее. Бортевики – редчайшая профессия. Сам промысел за тысячи лет практически не изменился. Так же, как и их прадеды, современные бортевики уходят глубоко в лес, чтобы там найти дерево и обустроить в нем борть – искусственное дупло для диких пчел.

Интересный факт: после проведения необ­ходимых исследований во Всероссийском институте питания башкирский мед был включен в рацион космонавтов и рекомен­дован для использования на Международ­ной космической станции и уже несколько лет поставляется (в том числе и бортевой из заповедника Шульган-Таш) в Центр подго­товки космонавтов имени Ю.А.Гагарина.

Данная концепция проекта была утверждена заказчиком и мы незамедлительно приступили к поиску подходящего экземпляра.

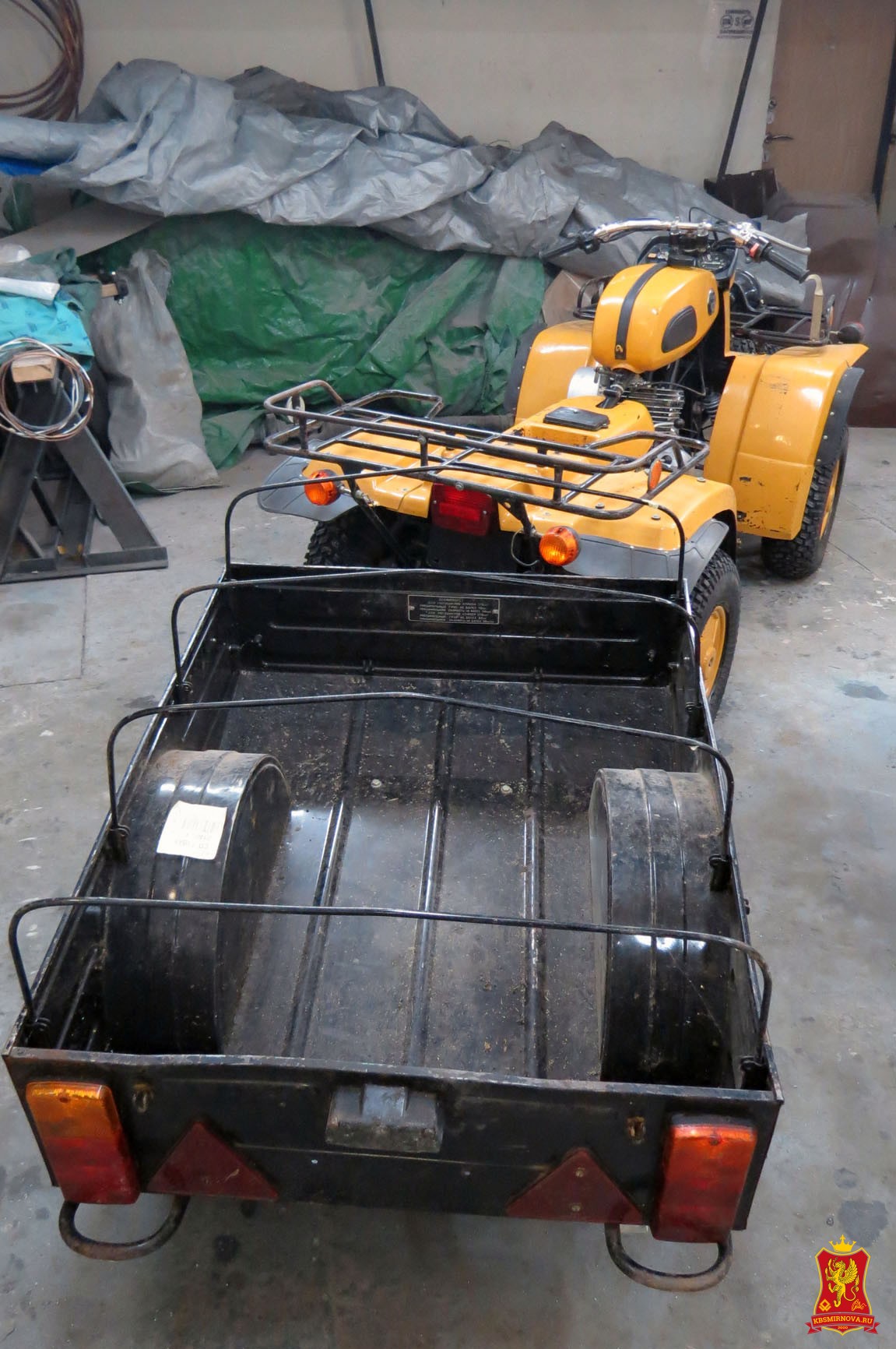

«ЗДК-175 4ШП» был найден нами в городе Владимир в отличном состоянии для своих лет у владельца, который им практически не пользовался. После доставки мотовнедорожника в Санкт-Петербург, мы приступили к работе.

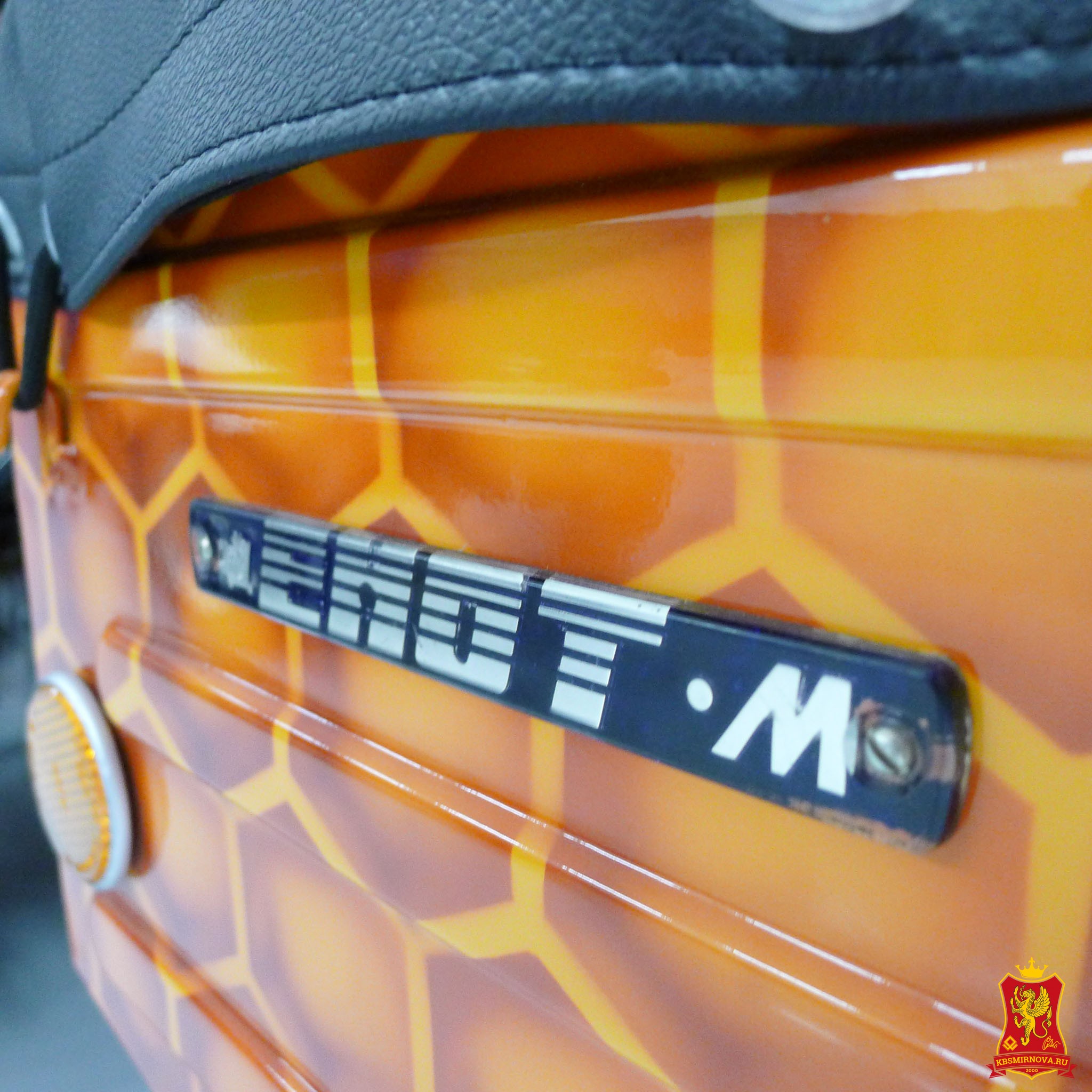

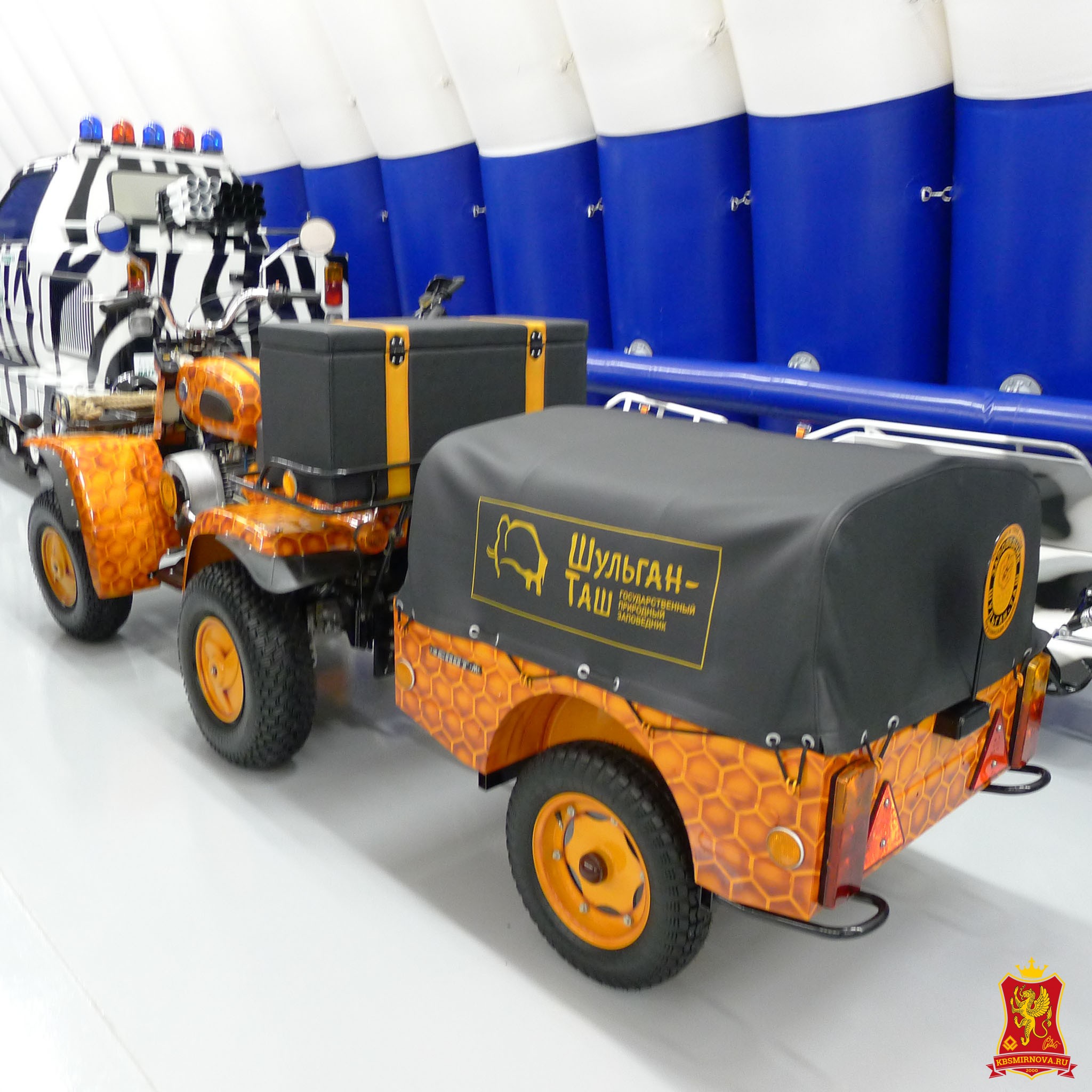

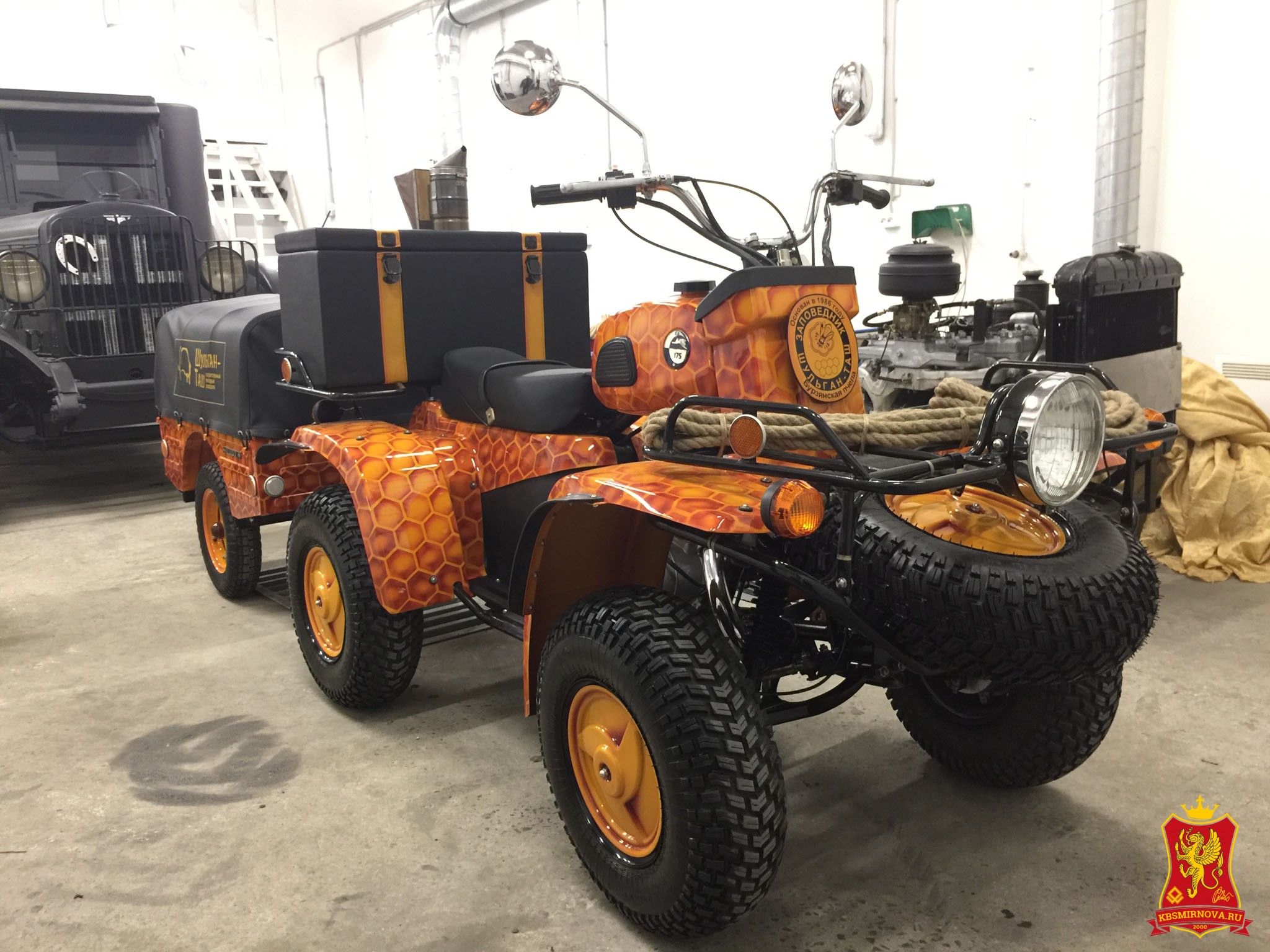

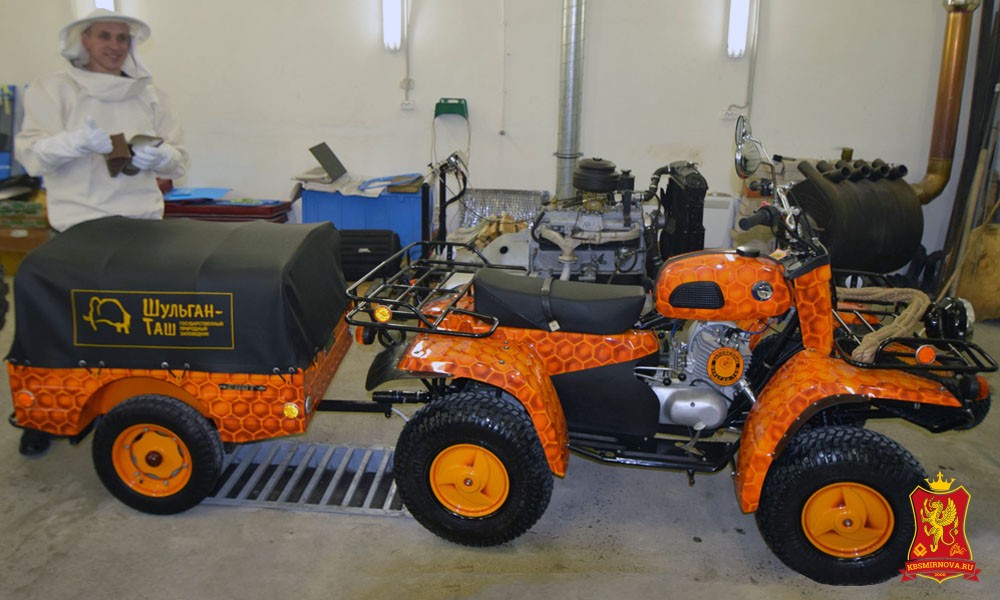

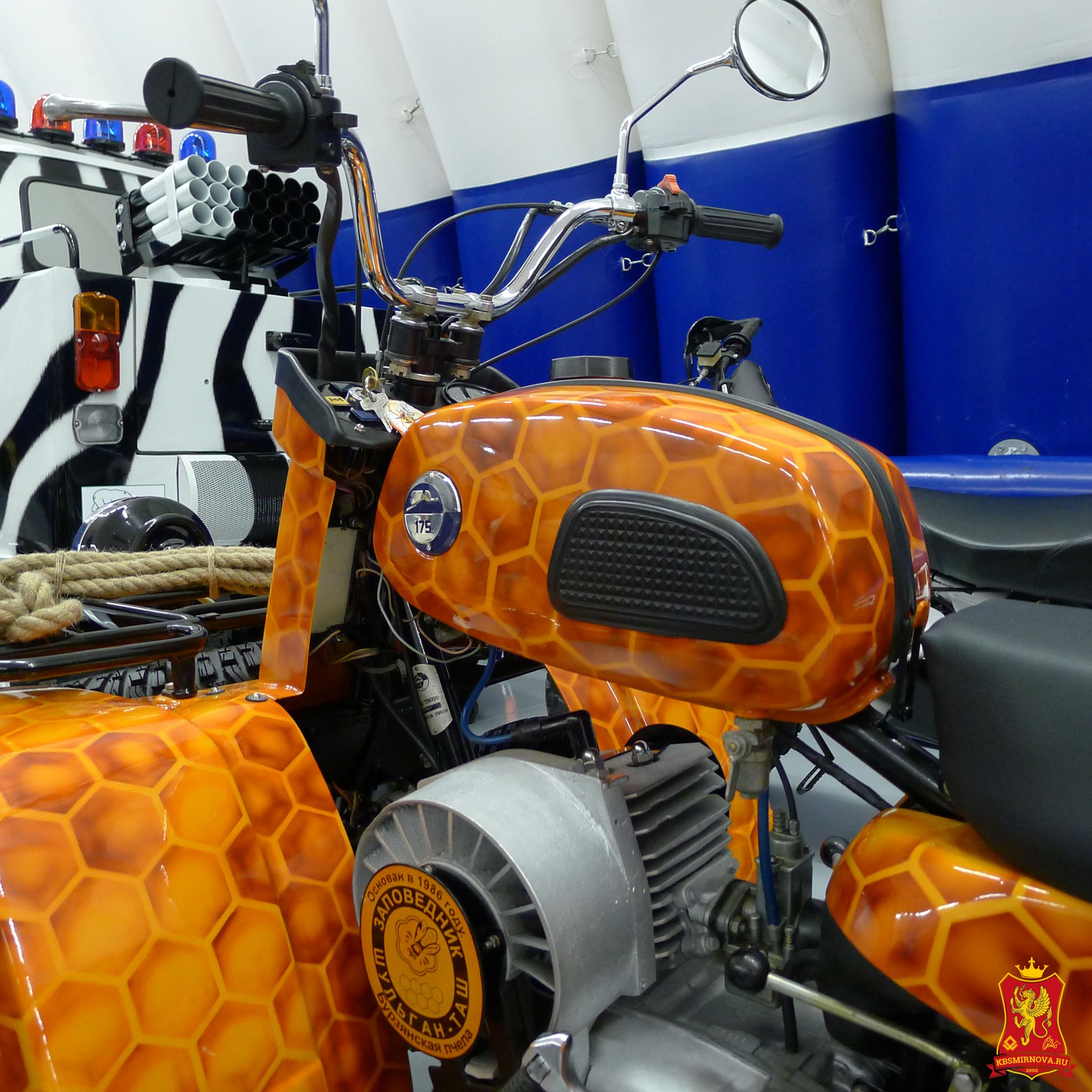

Наше КБ произвело весь цикл ремонтно-восстановительных работ и техническое обслуживание 4-х колесного вездехода и мотоприцепа, после которого мы приступили к его художественному оформлению и выполнению всех пожеланий заказчика. Так, на ЗДК и прицепе мы художественно нанесли аэрографию повторяющую соты пчел, наполненные медом, нанесли эмблематику заповедника бурзянской пчелы, установили на задний багажник вездехода специальный бокс обтянутый черной кожей для перевозки традиционного снаряжения башкирского бортевика для сбора мёда диких пчел – кирам, лянге, аркатау и батман. На «постелях» прицепа «Енот» разместили «борть»- часть дерева с дуплом, в котором обычно роятся дикие пчёлы. Перед установкой борть была отдана в руки мастеров-резчиков по дереву, которые искусно превратили её в фигуру сказочного персонажа. Был изготовлен тент на прицеп и перетянуто сиденье мотоцикла во всепогодный материал использующийся на катерах и яхтах.

Таким образом, по завершении работ нам удалось подготовить для заказчика не только эффектный подарок, врученный в праздничной обстановке в новогоднюю ночь, но и сохранить еще одну уникальную единицу отечественной мототехники, достойную стать ярким дополнением любой коллекции редких ТС, что было в дальнейшем подтверждено положительной оценкой качества работ и в высшей степени творческого подхода к пожеланиям заказчиков. Данная оценка выразилась в дальнейшем в заинтересованность человека, получившего данный экземпляр, ознакомиться с остальными нашими работами и лично разместить несколько интересных заказов, с некоторыми из которых, с разрешения владельца, можно ознакомиться, в том числе, в данном каталоге.

Технические характеристики «ЗДК-175 4ШП»:

  • Длина, мм – 2150;
  • Ширина, мм – 1050;
  • Высота, мм – 1200;
  • Масса, кг – 222;
  • Максимальная скорость, км/ч – 40;
  • Грузоподъемность, кг – 200;
  • Двигатель – бензиновый;
  • Объем двигателя, см3 – 173.7;
  • Мощность, л.с. – 11;
  • Кол-во цилиндров – 1;
  • Клиренс, мм – 200;
  • Годы выпуска – 1991;
  • Год выпуска – 1991;
  • Тираж, экз. – 500.

Технические данные прицепа:

  • Объем кузова, м3 – 0.22;
  • Габаритные размеры, мм – 1500х850х790;
  • Масса, кг – 105;
  • Грузоподъемность, кг – 80.
