Изделие N105
ГАЗ-69 – «Никто кроме нас»

Конструкторские работы над "Тружеником" (такое официальное имя сперва было у ГАЗ-69) начались на Горьковском автомобильном заводе под руководством Григория Моисеевича Вассермана, ученика знаменитого «полноприводного» инженера Виталия Андреевича Грачева в 1946 году. Общую компоновку автомобиля сделал Ф.А. Лепендин. Немалый вклад в создание ГАЗ-69 внесли специалисты по трансмиссиям В.С. Соловьев, Б.А. Дехтяр, С.Г. Зислин.

Гармоничный и даже элегантный кузов был спроектирован под руководством ведущего "кузовщика" Б, Н, Панкратова при активном участии Ю.А. Фокина. Примечательно, что ни один узел, ни один агрегат в этой машине не являлся какой-то технической новинкой. В ней удачно использовались уже апробированные элементы, сочетание которых усиливало их достоинства и сводило на нет присущие недостатки, а в совокупности дали машине высокие эксплуатационные показатели.

Двигатель, коробка передач, рулевой механизм, дифференциал, амортизаторы, тормоза, фонари и фары, аккумулятор в значительной степени были унифицированы с узлами серийных грузовых и легковых машин. Таким образом, удешевлялось производство нового автомобиля, сокращалось время постановки в производство, упрощалось в дальнейшем его обеспечение запасными частями и повышалась ремонтопригодность. Значение этих качеств у машины, которая эксплуатируется большей частью в районах с грунтовыми дорогами, вдалеке от ремонтных баз, трудно переоценить.

Несмотря на прозаичность происхождения и явно утилитарное назначение, ГАЗ-69 умудрился стать всеобщим любимцем. У машины оказались незаурядные вездеходные качества. Большой дорожный просвет (210 мм), малые передний и задний свесы, привод на все колеса, небольшая длина, очень удачное распределение веса по осям, выгодно подобранные передаточные отношения в трансмиссии позволяли ей уверенно идти по снежной целине и грязи. Если предшественник ГАЗ-67Б при несколько меньшей (1320 против 1525 кг) массе и равной мощности двигателя имел среднетехническую скорость при движении по грунтовым дорогам 25 км/ч, то у ГАЗ-69 она составляла 35-40 км/ч. "Газик" уверенно брал тридцатиградусные подъемы, преодолевал брод глубиной 0,7 м. Создавался ГАЗ-69 сначала в двухдверном грузопассажирском варианте: два пассажира размещались на передних сиденьях, а шестеро - на скамьях в заднем отсеке.

При необходимости скамьи можно было сложить и образовать платформу для перевозки груза весом до полутонны. К тому же ГАЗ-69 мог буксировать прицеп общим весом 850 кг. Кстати, о прицепе (индекс ГАЗ-704). Он был специально спроектирован для этой машины, весил 340 кг и перевозил до 500 кг груза. Ходит легенда, что прицеп создали для отвода глаз, чтобы не таскать по дорогам общего пользования миномет или пушку, тягачом которых ГАЗ-69 предстояло служить. Еще больше расширяли сферу применения ГАЗ-69 откидной задний борт и возможность установки носилок. Для надежного запуска двигателя в морозную погоду ГАЗ-69 оборудовался предпусковым подогревателем, с помощью которого разогревали воду в системе охлаждения. Под капотом на левой стороне двигателя монтировался котёл предпускового подогрева. В зимнее время необходимо было вывернуть руль вправо, в крыле левого переднего колеса открыть люк и в жаровую трубу котла вставить работающую паяльную лампу. Прогревалась жидкость в системе охлаждения, горячими газами согревалось моторное масло в поддоне картера. При подогреве «сухого» двигателя в котёл заливалось 5 литров воды, затем следовал подогрев образующимся паром. Затем — запуск двигателя и долив воды в радиатор.

Трехступенчатая коробка передач и двухступенчатая раздаточная коробка обеспечивали шесть ступеней в трансмиссии. При этом ГАЗ-69 в основном предназначался для армии, а пассажирский ГАЗ-69А - для народного хозяйства. Обе модификации оснащались брезентовым тентом с боковинами.

По сравнению с прежней моделью ГАЗ-67Б, "шестьдесят девятая" обеспечивала более широкий диапазон изменения тягового усилия. Поскольку на понижающей передаче момент, поступающий к ведущим колесам, возрастал почти в 2,5 раза, то при выключенном приводе на передний ведущий мост был риск перегрузить шестерни и полуоси заднего моста. Для предотвращения этого на ГАЗ-69 механизм включения передач были сделаны съемными, а на ГАЗ-69А - складывающимися. Различались эти машины не только количеством дверей, но и расположением запасного колеса. У первой оно находилось снаружи левого борта кузова, у второй лежало сзади на дне багажника. Разными были и бензобаки.

Комфорт водителю и пассажирам обеспечивался за счет боковин тента, защищающих от непогоды и ветра, а также благодаря установке отопителя, который поддерживал приемлемую температуру в салоне даже в мороз.

Отличие ГАЗ-69 от предшественников было воистину огромным. По комфорту «шестьдесят девятый» приближался к легковым автомобилям своего времени. Металлические двери, отопитель салона, стеклоочистители с электроприводом, синхронизированная коробка передач. Более продуманным было и расположение органов управления, да и сам салон стал просторнее.

Первый опытный образец (Э-1) ГАЗ-69-76 уже был построен в октябре 1947 года, к февралю 1948 года выпустили еще два, а к концу года - четвертый (Э-IV). Опытные образцы ГАЗ-69А-77 в дополнение к ГАЗ-69-76 появились в 1951 году и в июле - сентябре этого же года вместе с ними проходили государственные испытания.

С выпуском первых опытных образцов ГАЗ-69 (1948 год), было немедленно решено пустить их в серьезное испытание. Длина маршрута составляла 12,5 тыс. км, а руководил всем процессом известный инженер А.Ромачев. На тот момент машина имела весьма хорошие характеристики – это высокий тяговой показатель (почти 70% от общего веса) с минимальным скоростным ущербом, высокие углы подъема и спуска (34 и 30 градусов) и хорошую проходимость сквозь большие слои грязи. В результате, автомобиль успешно прошел заданный путь. Спустя год автомобиль пустили в более жесткое испытание, где маршрут состоял из полного бездорожья, на котором умышлено создавались худшие условия. В то время, как знаменитый ЗИС-151 застревали в грязи или сугробах, ГАЗ-69 уверенно преодолевал любые трудности. Ему не стали помехой ни 40 см снега, ни 30 см грязи, ни рвы, глубиной около 55 см. В начале 1950 года ГАЗ-69 прошел очередное испытание, но в этот раз на безопасность транспортировки в воздухе военными самолетами и планерами. В этом же году был выпущен пятый опытный образец, который пустили на полигон. И только в середине 1951 года все испытания завершились, а машины поступили на полную проверку. Как выяснилось, все экземпляры сохранили свою работоспособность, их агрегаты остались целыми и невредимыми, серьезных поломок не возникало, да и износ деталей был на очень низком уровне. Это полностью удовлетворило ГосКомиссию и машина получила «зеленый свет» на производство.

Серийное производство ГАЗ-69 началось в Горьком в августе 1953 года. Почти одновременно с Горьковским автомобильным заводом эти вездеходы начали собирать на Ульяновском автозаводе, сначала из деталей, поступавших из Горького, с постепенным их освоением в Ульяновске. Полностью на производство ГАЗ-69 и его модификации ГАЗ-69А УАЗ перешел после 1956 года, одновременно с прекращением их изготовления в Горьком.

Перед началом производства в Ульяновск поступила не только вся техническая документация, но и часть оборудования из Горького. Однако некоторые агрегаты завод продолжал получать из Горького и дальше - например, двигатель и колеса. Но и этим дело не ограничилось: на УАЗ перешли и специалисты с ГАЗа, имевшие немалый опыт в конструировании машин повышенной проходимости. В их числе и главный конструктор Петр Иванович Музюкин, который в свое время был ведущим конструктором по ГАЗ-63, так как в Ульяновске в дальнейшем планировалось создать на базе ГАЗ-69 целое семейство унифицированных автомобилей повышенной проходимости.

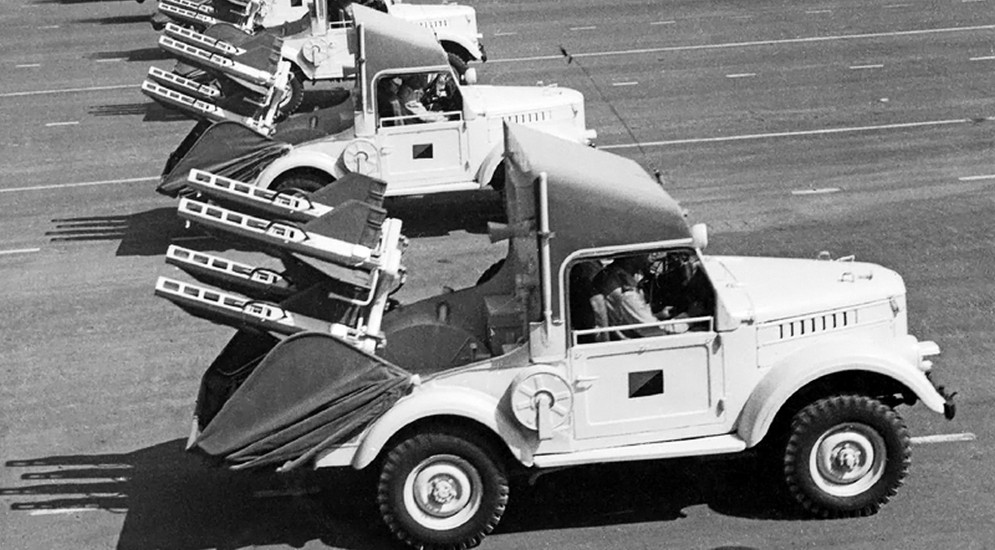

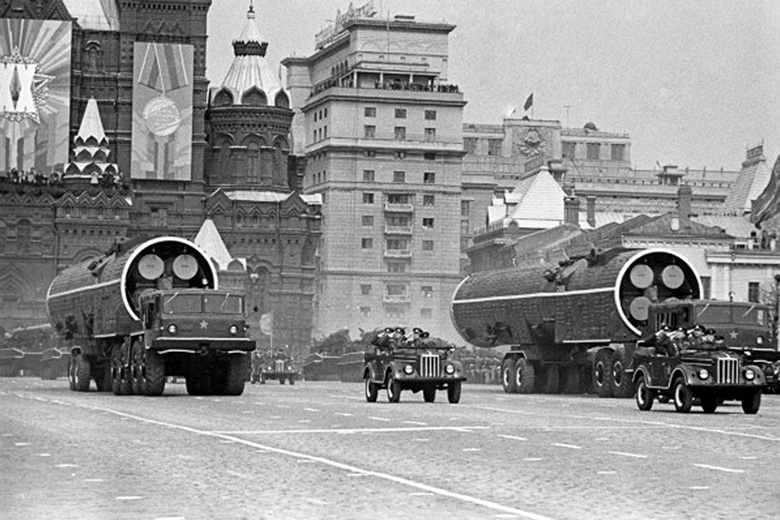

В первый же год выпуска (1953) автомобили ГАЗ-69 прошли в колоннах парада на Красной площади в Москве. Примечателен факт, что в этом же году году министр обороны СССР впервые принимал парад не на коне, а на новом открытом автомобиле ЗИС-110Б.

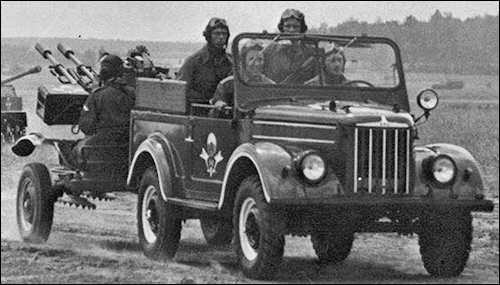

По негласной традиции, военные парады всегда являлись своеобразными витринами для демонстрации новой военной техники и вооружения, в том числе и для устрашения потенциальных врагов, а также для того чтобы заинтересовать новой военной техникой "друзей". Как бы то ни было, но экспортироваться в другие страны ГАЗ-69 начал именно как армейский автомобиль. Получили признание "газики" конечно же и в Советской армии - они служили в качестве командирских машин или использовались в роли тягачей для небольших орудий весом до 800 кг, а также перевозки боеприпасов, крупнокалиберных пулеметов и минометов вместе с боевыми расчетами. Также на ГАЗ-69 монтировались радиостанции, оборудование химической и радиационной разведки и даже некоторые виды вооружения, в частности пусковые установки для управляемых противотанковых ракет (ПТУР).

Благодаря малой высоте при сложенной крыше и в целом компактных габаритах, вездеход отлично помещался в транспортные самолеты и вертолеты. Так, грузовой отсек небольшого вертолета Ми-4 был рассчитан именно на перевозку этого внедорожника. Для десантирования с парашютом с машины удалялись выступающие детали (запасное колесо, бамперы), автомобиль погружался на специальную платформу и в автоматическом режиме приземлялся на любой тип поверхности.

Немалая часть ГАЗ-69 и большинство ГАЗ-69А попала в народное хозяйство страны. Весной 1954 года первые выпущенные пассажирские ГАЗ-69А отправились осваивать целинные земли в Казахстане. В том же 1954 году ГАЗ-69 откомандировали на дрейфующие полярные станции "Северный полюс-3" и "Северный полюс-4", где они эффективно использовались в течение нескольких лет в крайне суровых климатических условиях.

ГАЗ-69 - первый массовый автомобиль государственных служб СССР.

Лесничества, геодезия и геологоразведка, колхозы и совхозы, районные больницы и ветеринарные службы, милиция и пожарные - все имели свои "лимиты" на получение этих надежных и неприхотливых машин. В период производства отдельные структуры МВД Советского союза отдавали индивидуальные заказы на доработку автомобиля, а точнее – чтобы вместо складного тента установить полноценную металлическую крышу.

Как и все предыдущие джипы Горьковского автозавода, ГАЗ-69 имел спереди и сзади обычную рессорную подвеску (почти такую же, как на грузовиках). И на грунтовых дорогах, изобилующих кочками и ямами, машина нещадно прыгала, прямо как заупрямившийся козёл. В результате к ней быстро прилепилось прозвище "козлик" и стало почти нарицательным - даже далекие от техники люди сразу понимают, о каком автомобиле идет речь.

Вот интересные факты из биографии автомобиля Газ-69 которые нам хотелось отметить.

Упоминается в книге А. и Б. Стругацких «Понедельник начинается в субботу»: «…если уж покупать что-нибудь, так это „ГАЗ-69“, вездеход, но их, к сожалению, не продают.»

Снимался во многих фильмах отечественного и зарубежного кинематографа:

  • Индиана Джонс и Королевство хрустального черепа;
  • Анискин и Фантомас (служебный автомобиль ст. лейтенанта милиции Анискина, актёр Михаил Жаров);
  • Ко мне, Мухтар!
  • Иван Бровкин на целине;
  • Смеханические приключения Тарапуньки и Штепселя;
  • Я только что из клетки;
  • Невероятные приключения итальянцев в России (автомобиль ненадолго появляется в кадре);
  • Виола Тараканова. В мире преступных страстей (серия «Чёрт из табакерки»);
  • Цвет черёмухи;
  • Письма с Иводзимы;
  • Две судьбы;
  • Амазонка в огне;
  • Однажды в Ростове;
  • 713-й просит посадку;
  • Ловкачи.

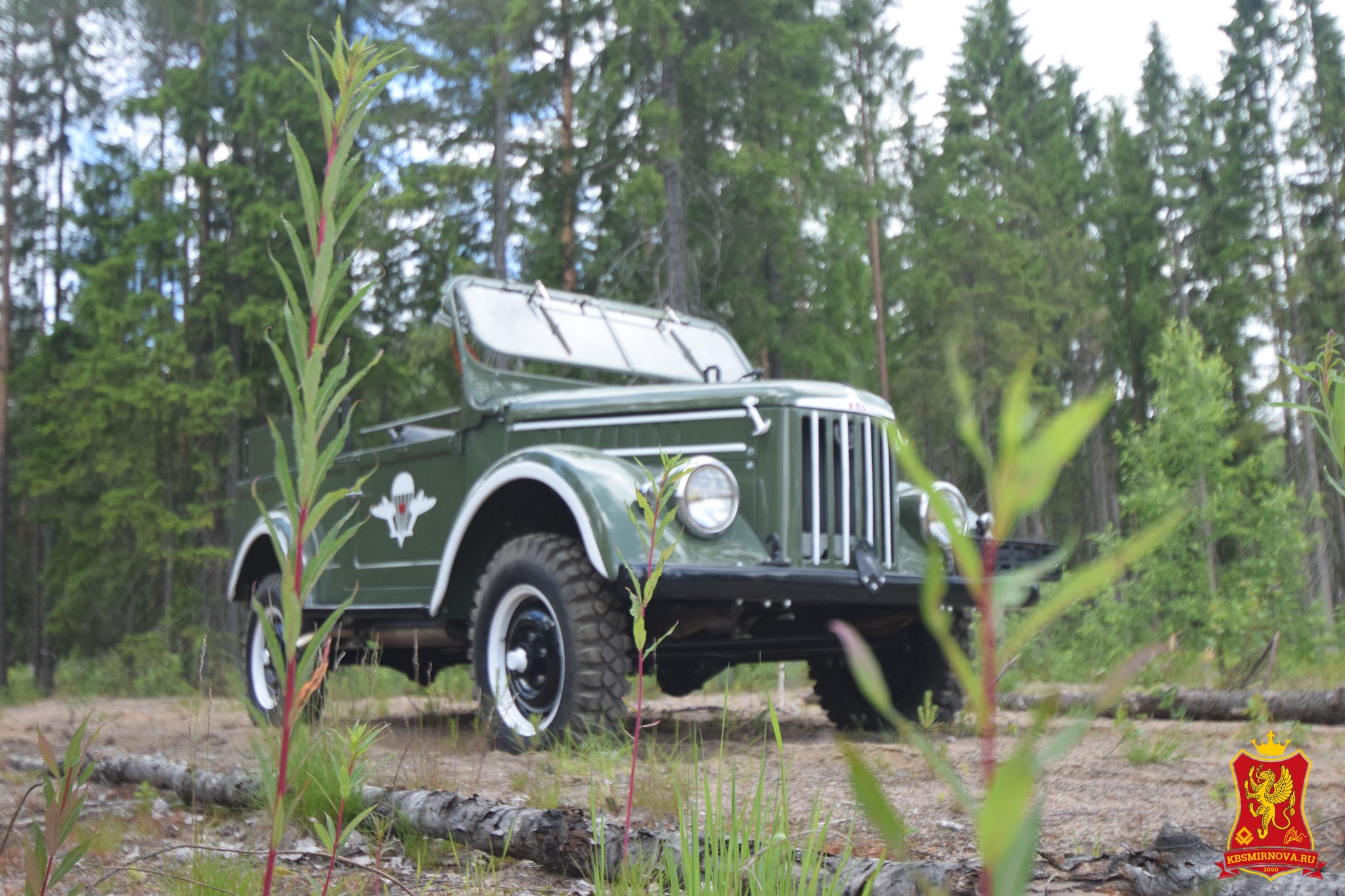

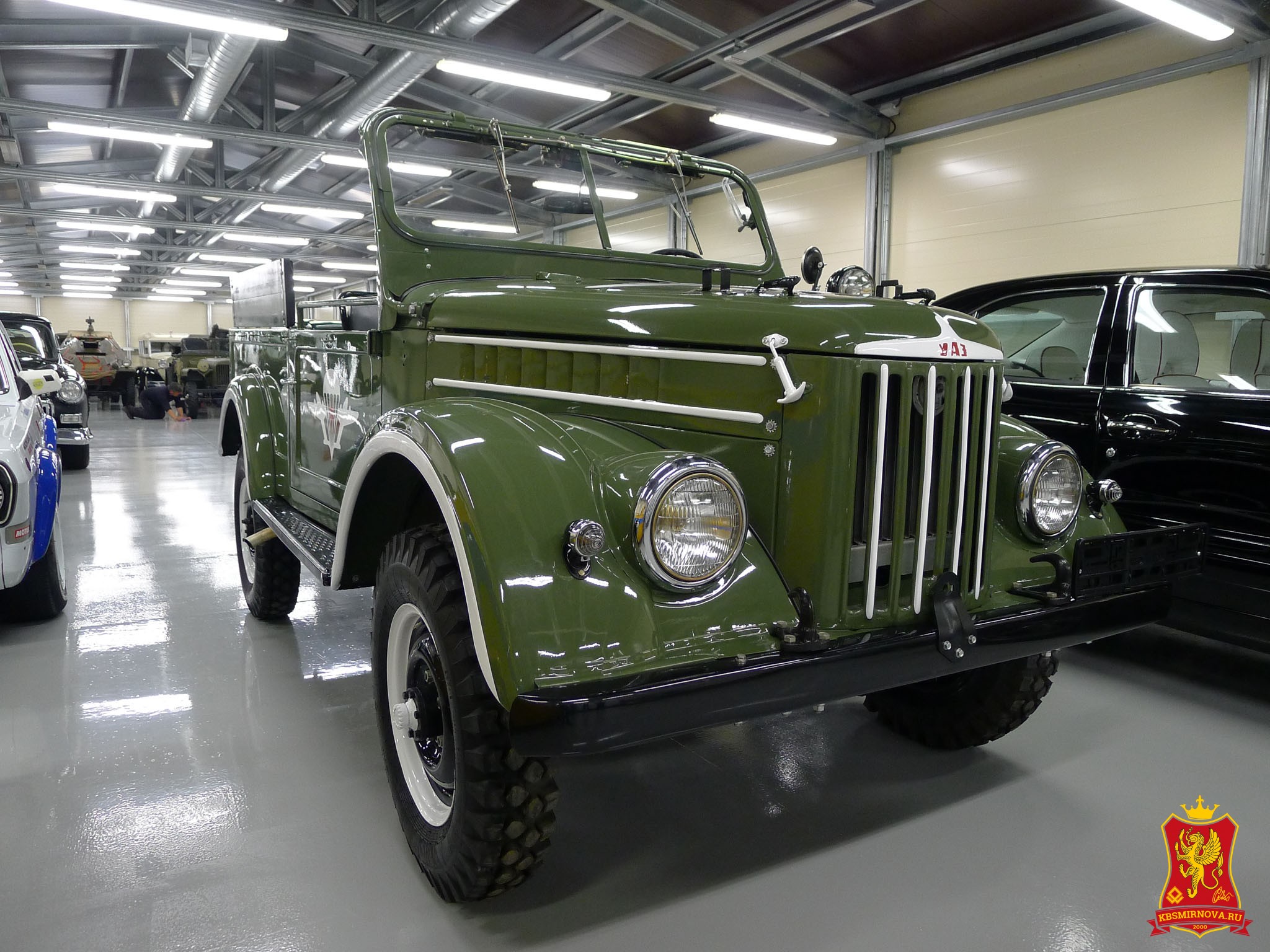

Автомобиль был подготовлен в КБ Смирнова по техническому заданию заказчика, для участия в параде, приуроченному ко Дню Победы. Машина была найдена в Ленинградской области в г. Гатчина. Исторический облик автомобиля был воссоздан на основе фотоматериалов парада на Красной площади 60-х годов, где машина принимала непосредственное участие в качестве парадного автомобиля Воздушно-десантных Войск Советской Армии.

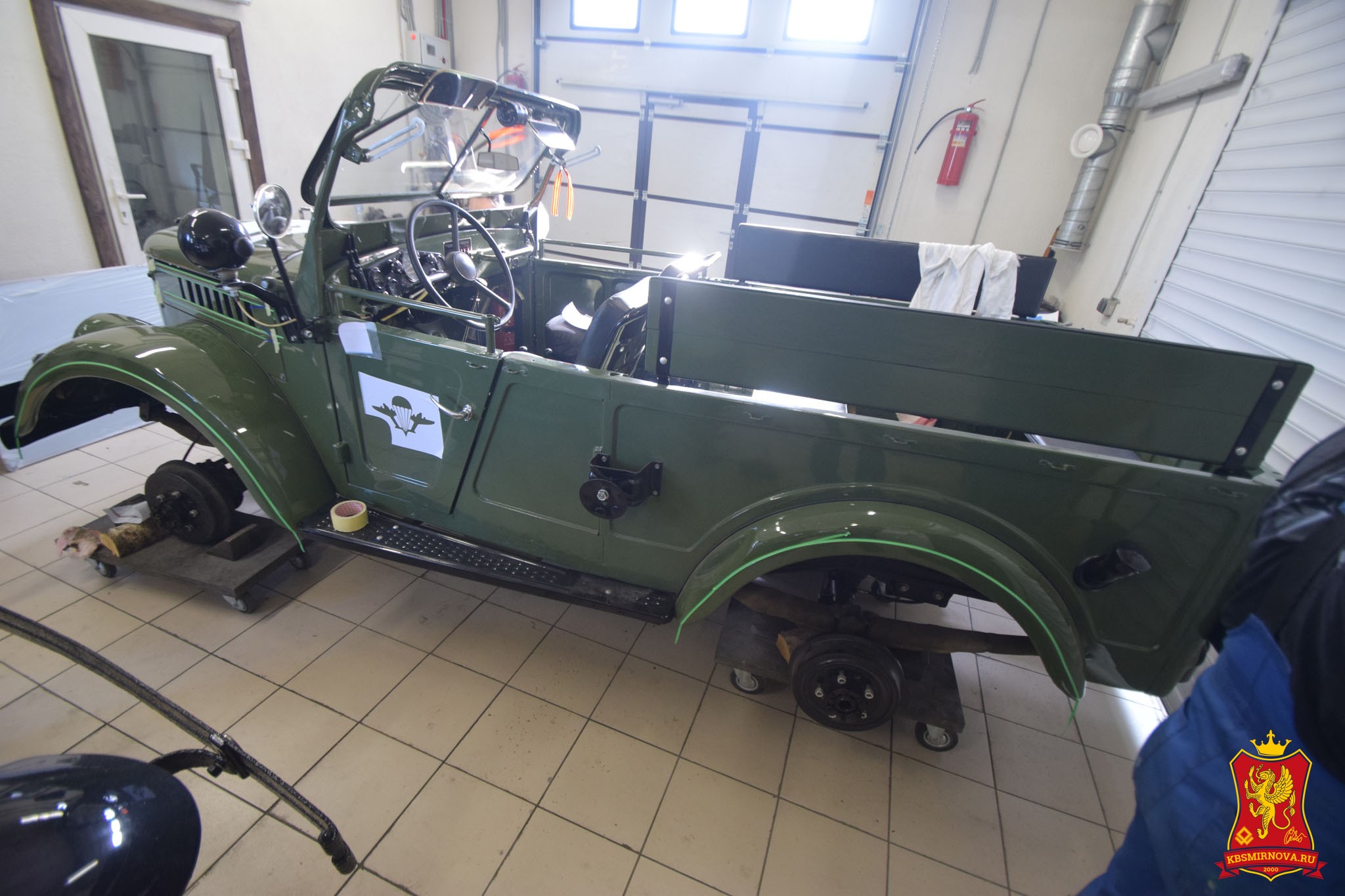

Автомобиль был обнаружен в коллекционном состоянии, поэтому доводочные работы по нему не заняли много времени. В кратчайшие сроки был воссоздан дизайн-макет вспомогательного трафарета для нанесения символики ВДВ, разместившейся на дверях и капоте. Так же вездеход подвергся нанесению парадной окраски и доработке посадочных мест к приведению их в положение «по направлению движения».

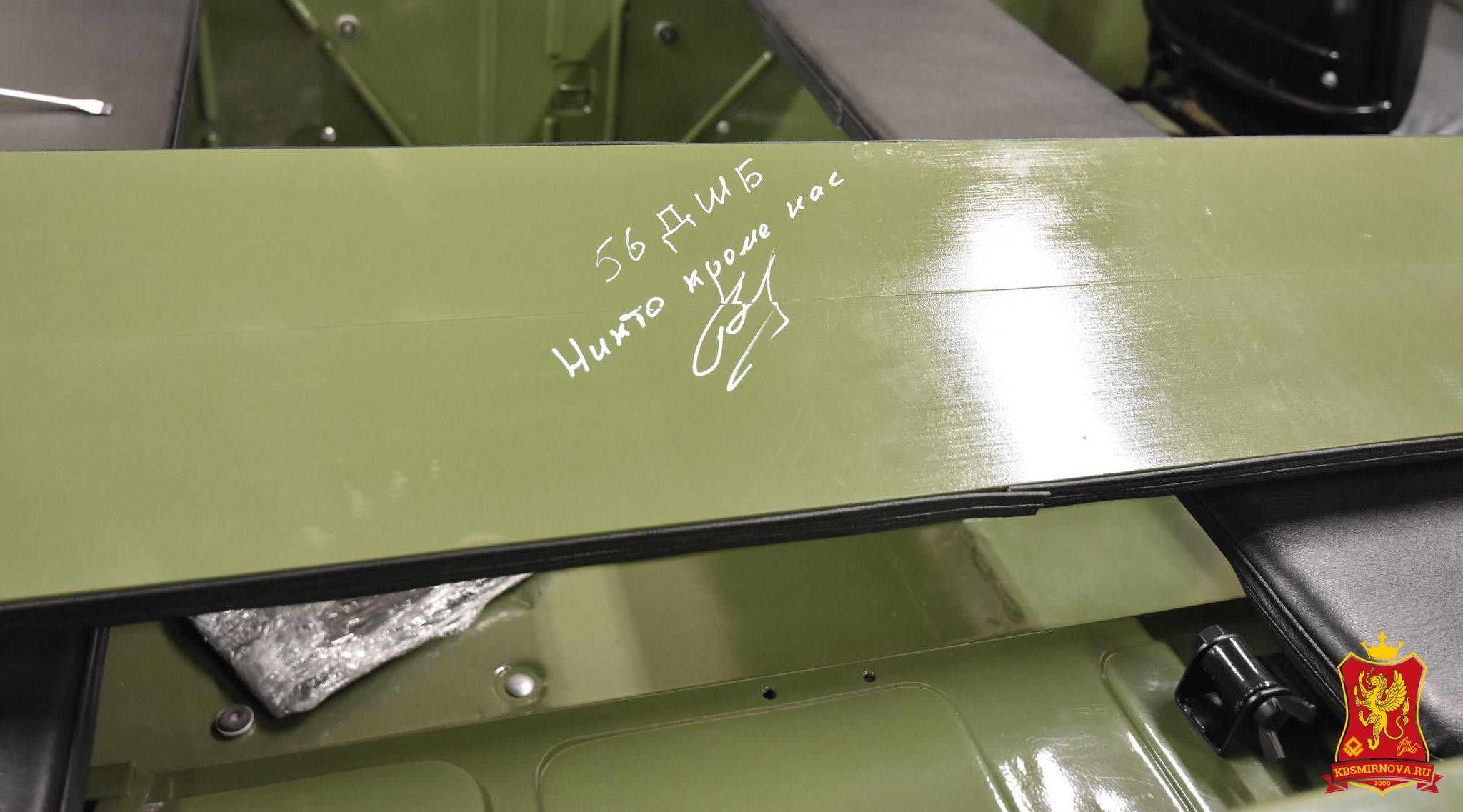

После окончанию работ автомобиль был передан заказчику и принял участие в параде, посвященном 9 мая 1945 г., в присутствии ветеранов ВОВ и офицеров ВДВ в запасе, которые дали высокую оценку уровню проведения мероприятия. Так же реставратор Балабан Виктор Иванович, много лет трудившийся над ним, является еще и героем-десантником, участником боевых действий в Афганистане, оставил на нем послание всем следующим поколениям, сделав тем самым этот коллекционный автомобиль поистине уникальным.

Технические характеристики:

  • Длина, мм – 3850;
  • Ширина, мм – 1750;
  • Высота, мм – 2030;
  • Масса, кг– 1525;
  • Максимальная скорость, км/ч – 90;
  • Грузоподъемность, кг – 650;
  • Двигатель – бензиновый;
  • Объем двигателя, см3 – 2120;
  • Мощность, л.с. – 52;
  • Кол-во цилиндров – 4;
  • Клиренс, мм – 210;
  • Годы выпуска – 1952-1972;
  • Год выпуска – 1964;
  • Тираж, экз. – 600000.
